Матричный коммутатор: основные сведения об устройстве

Для чего нужен матричный коммутатор?

Матричный коммутатор применяется в тех случаях, когда требуется гибкость в распределении сигналов. Представьте ситуацию: в офисе стоит несколько источников сигнала (компьютер, видеокамера, плеер), а выводить нужно на разные экраны одновременно или по очереди. Вот здесь и помогает коммутатор — он позволяет подключить все источники к одному устройству, а затем быстро переключать, какой сигнал идёт куда.

Главное преимущество — бесподрывное переключение. Это означает, что при смене входа-выхода не возникает помех, артефактов на экране или разрывов в звуке. Переключение происходит настолько быстро, что зритель или слушатель даже не заметит перехода между сигналами. Это критично для презентаций, трансляций и профессиональных работ.

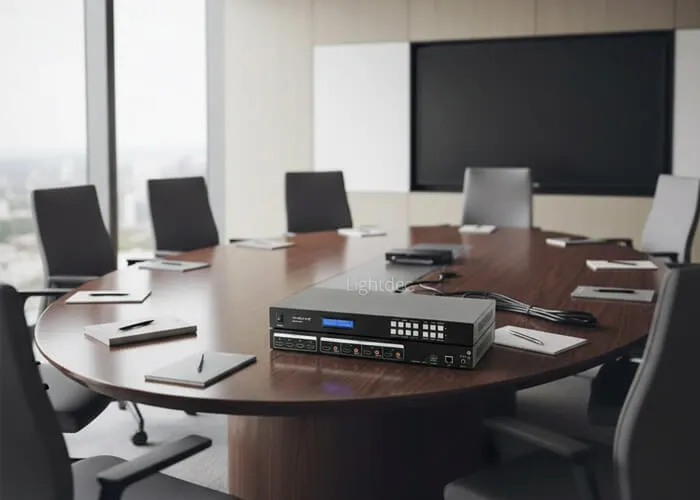

Устройство применяется в таких сферах: конференц-залы, учебные аудитории, медицинские кабинеты, системы видеонаблюдения, профессиональные студии, центры управления, выставочные площадки.

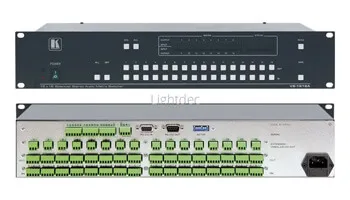

Матричный коммутатор аудиосигналов

Аудиочасть коммутатора обеспечивает работу со звуком. Современные устройства поддерживают различные аудиоформаты — как аналоговые, так и цифровые. К аналоговым относятся XLR, RCA; к цифровым — AES/EBU, S/PDIF, Dante.

Некоторые модели коммутаторов имеют встроенную функцию микширования. Это позволяет объединять несколько аудиосигналов в один или, наоборот, разделять один сигнал на несколько. Помимо базовой коммутации, аппаратура часто оснащена обработкой звука: эквализацией, компрессией, реверберацией. Благодаря таким функциям качество звука значительно улучшается.

Количество входных и выходных портов зависит от модели. Это может быть простая матрица 2х2 или более сложная 16х16 и выше. Выбор зависит от потребностей конкретного проекта.

Матричный коммутатор видеосигналов

Видеосигналы — основная «нагрузка» на коммутатор. Устройство направляет видеопотоки от источников к дисплеям. Современные матричные коммутаторы поддерживают множество видеоформатов и разрешений — от простого VGA до 4K и выше.

Коммутатор позволяет подключить видеокамеру, проектор, монитор, плазменную панель или любой другой видеоисточник. Затем, нажав кнопку или использовав пульт, оператор может отправить изображение на нужный экран. При этом качество не теряется — сигнал проходит через коммутатор без деградации.

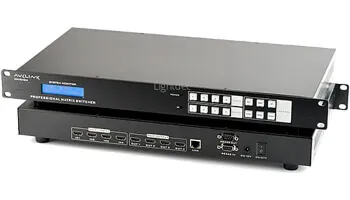

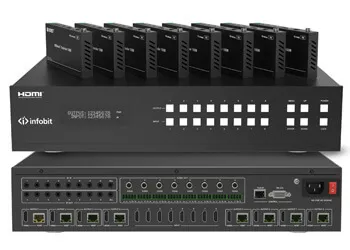

Матричный коммутатор HDMI

HDMI — самый распространённый стандарт в наше время. Матричный коммутатор HDMI работает с этим интерфейсом и передаёт как видео, так и звук одновременно. Это очень удобно, потому что не нужны отдельные кабели для аудио.

Большинство HDMI-коммутаторов поддерживают стандарт HDMI 2.0 или выше. Они передают видео разрешением 4K при 60 Гц, что соответствует High Definition качеству. Некоторые модели позволяют даже выжимать звук из HDMI-сигнала отдельно — это полезно, когда звук нужно обработать или вывести на отдельную акустику.

HDCP-совместимость — ещё один важный параметр. Это защита от копирования контента, которая требуется для работы с защищённым видеоматериалом (например, фильмы через потоковые сервисы).

Типичные характеристики HDMI-коммутатора:

• количество портов: 4х4, 8х8, 16х16 и выше;
• пропускная способность: 18 Гбит/с для HDMI 2.0;
• поддержка 3D-видео;
• возможность масштабирования изображения;
• работа с High-Dynamic Range (HDR).

Элементы управления устройством

Коммутатор — это не просто «чёрный ящик». Он требует управления, и производители предусмотрели несколько способов это делать.

Панель управления коммутатора

На передней панели устройства обычно размещаются физические кнопки для быстрого переключения входов и выходов. Кнопки часто снабжены LED-подсветкой для лучшей видимости.

Некоторые коммутаторы высшего класса имеют сенсорный экран прямо на лицевой панели. Это позволяет видеть текущую схему коммутации, управлять параметрами в реальном времени, настраивать масштабирование и другие функции.

Пульт дистанционного управления

Когда коммутатор установлен высоко на стене или далеко от оператора, используется пульт дистанционного управления. Два основных типа:

• ИК-пульт (инфракрасный) — работает на видимом расстоянии, удобен в комнатах и залах среднего размера.
• RF-пульт (радиочастотный) — проходит через препятствия, стены, более надёжен на больших расстояниях.

Программное обеспечение коммутатора

Для более сложного управления существуют десктопные приложения. Это программы для ПК, которые подключаются к коммутатору по локальной сети и позволяют настраивать все параметры.

Всё более популярны мобильные приложения для смартфонов и планшетов. Оператор может управлять коммутатором прямо со своего телефона, не подходя к панели.

Веб-интерфейс

Современные коммутаторы часто имеют встроенный веб-интерфейс. Это означает, что можно открыть браузер (Chrome, Firefox, Safari), ввести IP-адрес устройства и управлять им прямо оттуда. Никакого дополнительного ПО не требуется.

Через веб-интерфейс можно:

• просматривать и изменять схему коммутации;
• сохранять сцены (предустановленные конфигурации);
• настраивать параметры масштабирования;
• обновлять прошивку устройства;
• мониторить состояние портов.

Интеграция с системами автоматизации

В больших объектах (отели, корпоративные здания, университеты) коммутаторы часто включаются в общую систему управления. Для этого используются протоколы связи: RS-232, RS-485, TCP/IP.

Коммутаторы совместимы с платформами управления, такими как:

• Crestron — одна из ведущих систем для управления АВ-оборудованием;
• AMX — альтернативная платформа;
• Control4 — система для умных домов и зданий.

Такая интеграция позволяет централизованно управлять всеми устройствами в системе. Например, когда начинается конференция, одна команда может автоматически включить проектор, активировать нужную схему коммутации на матрице, приглушить свет.

Принцип работы матричного коммутатора

Коммутатор имеет матрицу переключающих элементов (отсюда название). Каждое пересечение входа и выхода — это микрочип, который может пропустить сигнал или заблокировать его.

Когда оператор выбирает, например, «вход 1 на выход 3», коммутатор активирует нужное пересечение в матрице, и сигнал проходит. Всё это происходит без механических переключений.

Бесподрывное переключение достигается благодаря алгоритмам, минимизирующим переходные процессы при смене входов.
