DMX-протокол: основы управления световыми приборами
DMX512 — стандарт цифровой передачи данных, который позволяет управлять световыми приборами и другим сценическим оборудованием. Если вы когда-то видели, как на концерте или в клубе свет синхронно меняется с музыкой, — скорее всего, там работает именно DMX 512. Этот протокол стал де факто международным стандартом в индустрии и используется везде: от небольших театров до крупных производств и конференц-залов. Понимание основ DMX512 помогает работать с современным оборудованием, избегать ошибок при подключении и получать нужный результат с первой попытки.
Что такое DMX512 и для чего он нужен
Это цифровой протокол связи, созданный специально для развлекательной индустрии. Вместо того, чтобы тянуть отдельный кабель к каждому световому прибору для управления его яркостью, цветом или направлением, DMX 512 позволяет передавать все команды по одному кабелю.
Представьте себе: нужно управлять сотней световых приборов. Без DMX это означало бы сотню кабелей с множеством отдельных контроллеров. С помощью DMX512 все это подключается в одну цепь, и один контроллер отправляет все команды разом. Вот в чем суть системы.

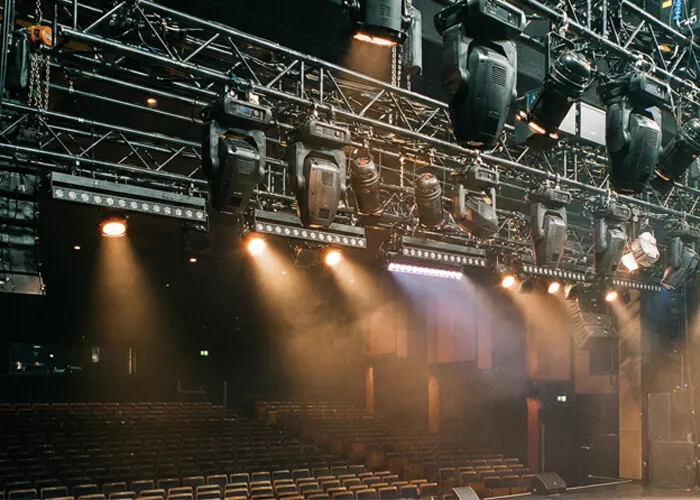

DMX 512 используется в театрах, концертных залах, ночных клубах, на съемочных площадках, в музеях и выставочных центрах. Везде, где нужно управлять освещением программно или с пульта управления.
Как работает DMX512
Принцип работы DMX 512 довольно простой. Контроллер — главное устройство, которое генерирует цифровые сигналы. Эти сигналы передаются по специальному кабелю (обычно XLR или сейчас все чаще Ethernet) к приемникам — световым приборам и устройствам управления.
Контроллер отправляет данные в виде импульсов. Каждый импульс содержит информацию о значении канала — от 0 до 255. Ноль означает, что свет выключен (или минимум), 255 — максимум (полная яркость или сильный цвет). Промежуточные значения дают нужный уровень.
Сигнал отправляется последовательно: сначала данные для канала 1, потом для 2, и далее до 512-го. Весь этот процесс повторяется примерно 44 раза в секунду. Для человеческого глаза это означает плавное, непрерывное управление светом без заметных скачков или задержек.
Преимущество DMX512 — его универсальность. Один протокол работает практически со всеми световыми приборами: софитами, прожекторами, LED-панелями, движущимися головками и прочим оборудованием.
Каналы управления в DMX512
В DMX 512 есть 512 каналов управления. Каждый — это отдельная команда для оборудования. Первые 3 канала часто отвечают за красный, зеленый и синий цвет (RGB) в LED-приборе. Следующие могут управлять яркостью, углом наклона, скоростью движения и другими параметрами.
Давайте разберемся на примере. Простая светодиодная лампа использует 3 канала для RGB-цветов. Движущаяся голова может использовать 16, 20 или даже 40 каналов. Одна движущаяся голова занимает свои каналы, другая — свои.
Контроллер или пульт управления позволяет программисту назначить, какие каналы отвечают за какой прибор. Это называется адресацией. Каждый имеет свой стартовый адрес. Например, первый светильник может быть на канале 1, второй — на 4-ом (если первый использует 3 канала).
Достоинства протокола DMX512
DMX 512 завоевал популярность и стал стандартом благодаря серьезным преимуществам. Во-первых, это универсальность. Совместимость между оборудованием разных производителей — огромный плюс. Свет от компании А свободно работает с контроллером от компании Б.
Во-вторых, простота и надежность. DMX-протокол стабилен, устойчив к помехам, требует минимальной настройки при правильной монтажной схеме. Проблемы возникают редко, обычно это ошибки подключения, а не сбои самого стандарта.
В-третьих, экономичность. Вместо множества кабелей, коммутаторов и отдельных контроллеров для каждого устройства, используется один кабель DMX 512. Это упрощает проводку, снижает затраты на оборудование и облегчает транспортировку систем.
В-четвертых, гибкость и масштабируемость. Система легко расширяется добавлением новых приборов. Нет необходимости переделывать всю систему управления.
Наконец, большое количество доступного оборудования. На рынке огромный выбор контроллеров, приемников, аксессуаров, поддерживающих DMX 512.
Недостатки протокола DMX512
Однако DMX512 не лишен ограничений. Главное — это скорость передачи данных. На больших расстояниях (свыше 300 метров) могут появиться задержки или потеря сигнала. Для очень длинных кабельных линий требуются усилители DMX-сигнала.
Второе ограничение — количество каналов. 512 звучит много, но в крупных системах с сотнями приборов этого может не хватить. Правда, есть расширения и способы работы с несколькими отдельными DMX-линиями.
Третье — это зависимость от проводного подключения. Хотя беспроводные DMX-системы существуют, они дороже, более подвержены помехам и требуют дополнительной настройки. Основной стандарт привязан к кабелю.
Четвертое — обучение. Не все понимают архитектуру системы с первого раза. Нужно разбираться с адресацией, подключением. Хотя это не такой уж большой недостаток для профессионалов.
Пятое — надежность сигнала зависит от качества кабеля и разъемов. Плохой контакт, поврежденный кабель, неправильно подключенный штекер — и система не работает.
