Типы размещения акустических систем на площадках

Основные зоны расположения акустических систем

FOH (Front of House)

FOH — это центральный пульт звукоинженера, обычно расположенный в зрительном зале. Хотя FOH не является акустической системой сам по себе, его размещение определяет конфигурацию и настройки всех остальных систем. Именно отсюда контролируется баланс, громкость и качество звучания.

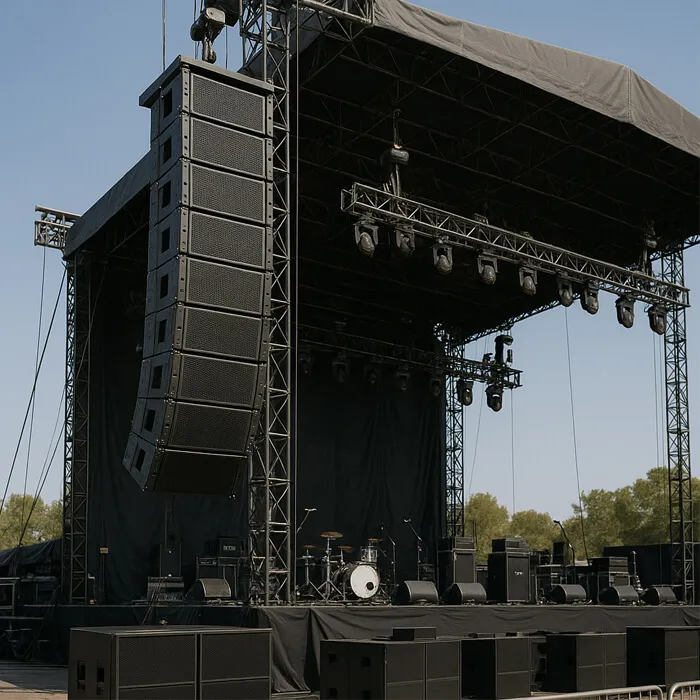

Линейный массив

Линейный массив (line array) — основа большинства концертных систем. Он состоит из нескольких акустических модулей, подвешенных вертикально, с возможностью изменения угла наклона. Это обеспечивает равномерное звуковое покрытие зала по вертикали и глубине.

Преимущества:

• высокая направленность;
• чёткое распределение звука;
• возможность масштабирования системы под конкретную площадку;
• является основной частью портальной акустики.

Обычно монтируется слева и справа от сцены и направлен на основные зрительские зоны.

Дополнительные типы размещения систем

Для создания равномерного звукового покрытия, особенно в больших или сложных по архитектуре помещениях, используются дополнительные акустические системы. Они находятся в разных зонах зала или сцены и выполняют специализированные функции.

Delay-системы

Delay-линии устанавливаются в глубине зала или на открытых площадках, чтобы компенсировать затухание звука от основной системы. Они синхронизируются по времени с портальными системами, что позволяет избежать эха и потери качества.

Применение:

• в больших залах и на открытых фестивалях;
• для поддержки звука на дальних рядах.

Front Fill / Фронтфилы

Front Fill или фронтфилы на сцене — это небольшие колонки, расположенные у переднего края сцены и направленные в первый ряд. Они необходимы, чтобы создавать хорошее звучание для зрителей, сидящих слишком близко к сцене, куда основная система может «не добивать».

Особенности:

• обеспечивают ясность речи и вокала в первых рядах;
• размещаются на сцене или встраиваются в подиум.

In Fill / Инфилы

Инфилы — это дополнительные системы, размещённые ближе к центру сцены, между основными массивами. Они помогают закрыть «мертвые зоны» в центре, где из-за углов подвеса портальной системы звук может теряться.

Down Fill

Down Fill — динамики, направленные вниз с нижней части линейного массива. Они необходимы для озвучивания ближней зоны перед сценой, куда верхние колонки не попадают по углу наклона.

Out Fill / Аутфил

Аутфилы — колонки, направленные на боковые ряды, которые находятся вне зоны действия портальной системы. Они обеспечивают равномерное покрытие для крайних секторов аудитории.

Side Fill / Прострелы

Side Fill на сцене (или прострелы на сцене) представляют собой боковые колонки, направленные на артистов. Они помогают исполнителям слышать не только себя, но и других музыкантов, особенно в случае живой музыки и ансамблевой работы.

Применение:

• обычно находятся на боках сцены;
• используются в дополнение к мониторной системе.

Система панорамирования

Также иногда в залах применяется система панорамирования, особенно в театрах и мультимедийных постановках. Здесь звук может перемещаться между зонами, создавая эффект объёмного звучания.

Система «Голос Бога»

Так называют отдельный громкоговоритель (или несколько), размещённый над сценой, часто в центре зала. Он направлен строго вниз и используется для воспроизведения голосов за кадром, объявлений, а также эффектов, создающих иллюзию «небесного» звука.

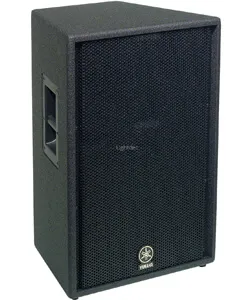

Мониторные системы

Мониторы предназначены для артистов на сцене. Без них невозможно качественное выступление: музыкантам важно слышать себя и коллег. Тип мониторных систем зависит от жанра, состава и предпочтений исполнителей.

Основные виды:

Ground Stack

Ground Stack — альтернатива подвешенным системам. Здесь акустика устанавливается на сцене или полу и в основном используется на малых и средних площадках, где подвес невозможен или нецелесообразен. Также Ground Stack может включать фронтфилы или side fill.

Мониторные системы (Mon)

Система Mon (от англ. monitor) — это акустические средства, находящиеся на сцене, чтобы обеспечить исполнителям нужный уровень звука. Мониторы позволяют артистам слышать себя, партнёров и музыкальные инструменты, чтобы исполнение было максимально точным.

Типы мониторных систем:

Side fill на сцене особенно важны для ансамблевых выступлений, ударников и танцевальных постановок. Эти прострелы обеспечивают артиста стабильным звуком, независимо от его положения на сцене.

Заключение

Выбор и размещение акустических систем — ключевой этап в проектировании звука на площадке. Типы размещения акустических систем на площадках зависят от множества факторов: размера зала, конфигурации сцены, количества зрителей, жанра мероприятия. Комбинируя основную портальную систему с фронтфилами, инфилами, аутфилами, прострелами на сцене и другими решениями, можно создать высококачественное звуковое покрытие, обеспечив возможность комфортного восприятия звука в любых зонах.
